Re: Радио-аппаратура/акустика

Втр, 25 Сентябрь 2012 12:20

666natas999

Если каму-то нужна помощь в ремонте аппаратуры,обращайтесь. Smile

Re: Радио-аппаратура/акустика

Втр, 25 Сентябрь 2012 12:35

666natas999

Следующий аппарат.

Электропроигрыватель ESTONIA-010 Стерео.
Краткое описание и технические характеристики электропроигрывателя:
-
Электропроигрыватель ''Эстония-010-стерео'' входил в состав стереокомплекса , а так же продавался как отельный аппарат. Двухскоростное ЭПУ электропроигрывателя ''Эстония-010-стерео'' предназначено для высококачественного воспроизведения механической записи с грампластинок всех форматов. Имеется микролифт, автостоп и стробоскоп для контроля частоты вращения диска. В данном электропроигрывателе применено программное управление тонармом, а так же прямоприводной тихоходный электродвигатель. Электропроигрыватель - ''Эстония-010 стерео'' скопирован с модели фирмы - ''Optoniсa'' - ''Optonica-7100''.
-
Краткие технические характериcтики модели: Номинальный диапазон частот, Гц - 20...20000. Коэффициент детонации, % - 0,08. Относительный уровень рокота, дБ --74. Габариты, мм - 480х108х384. Масса, кг - 12.

ВИДЕО! http://www.youtube.com/watch?v=bPaUAsOgx3U
==========================================================
ЕЩЕ ОДНО! http://www.youtube.com/watch?v=w4x6Du985YQ&feature=plcp
============================================================ ==

Вложение: Фото0190.jpg
(Размер: 455.69KB, Загружено 170 раз)
Вложение: Фото0187.jpg
(Размер: 513.63KB, Загружено 179 раз)

Re: Радио-аппаратура/акустика

Срд, 26 Сентябрь 2012 14:14

666natas999

после капитальной замены всех электролитов и трех микросхем в темброблоке(УП)К157УД2 в Radiotehnika у101 показатели качества звука увеличились.
даже когда регулятор громкости выкручиваю полностью чтобы послушать
Есть ли фон,а его практически нету Smile

и малейшого треска и посторонних шумов тоже ненаблюдается.очень порадовало что довел агрегат до ума.
Теперь даже колонки родные S30 не держат... Требует мощнее,чтобы выложится можно было.

Вложение: Фото0173.jpg
(Размер: 458.94KB, Загружено 191 раз)

Re: Радио-аппаратура/акустика

Птн, 05 Октябрь 2012 09:53

aaaa

А смысл какой, гонять Эстонию(Hi Fi) через Радиотехнику первого класса?

Re: Радио-аппаратура/акустика

Птн, 05 Октябрь 2012 10:12

aaaa

PresTigio писал(а) Птн, 27 Январь 2012 12:14

Теперь наконец-таки я собрал КОМПЛЕКТ Radiotehnika )))

А почему ты фото чужое выкладываешь?http://www.radiopagajiba.lv/RRR/blocks/rt101.htm

Re: Радио-аппаратура/акустика

Птн, 05 Октябрь 2012 13:43

666natas999

Разве ты видиш хоть одного кому это все интересно ?
Вот был бы хоть один кому интересно,все бы рассказал и показал,вплоть до мельчайшик подробностей.
А щас особого смысла не вижу чтобы делать супер фото.

Re: Радио-аппаратура/акустика

Вск, 07 Октябрь 2012 18:08

666natas999

На днях на Radiotehnika М-201 перестал работать мотор.
Причина была в стабилизаторе скорости(болезнь у всех М-201)
накрылся тразистор 2N9505.
Такого транзистора не нашел,и не стал мучится,поставил другую плату стабилизатора,но прежнюю оставил из-за счетчика ленты.
Заодно поменял мотор BRG-скорость на нем уже плавала,и поставил ДП40 88года. Работает отлично теперь.Пробовал ставить импортные двигателя со встроинным стабилизатором,мне непонравилось,фон из-за них почему-то...А так все нормально.
Почистил и смазал весь ЛПМ. При воспроизведении слышно только как кассета крутится,ЛПМ стал безшумный.

ВИДЕО! http://www.youtube.com/watch?v=aUOcQ3ZA2rc&feature=plcp
============================================================ ====

Вложение: Фото0197.jpg
(Размер: 543.58KB, Загружено 176 раз)
Вложение: Фото0198.jpg
(Размер: 553.43KB, Загружено 151 раз)
Вложение: Фото0199.jpg
(Размер: 495.75KB, Загружено 144 раза)

Re: Радио-аппаратура/акустика

Вск, 07 Октябрь 2012 18:09

666natas999

Нет текста сообщения

Вложение: Фото0200.jpg
(Размер: 460.37KB, Загружено 146 раз)
Вложение: Фото0201.jpg
(Размер: 434.88KB, Загружено 130 раз)

Re: Радио-аппаратура/акустика

Вск, 07 Октябрь 2012 18:33

666natas999

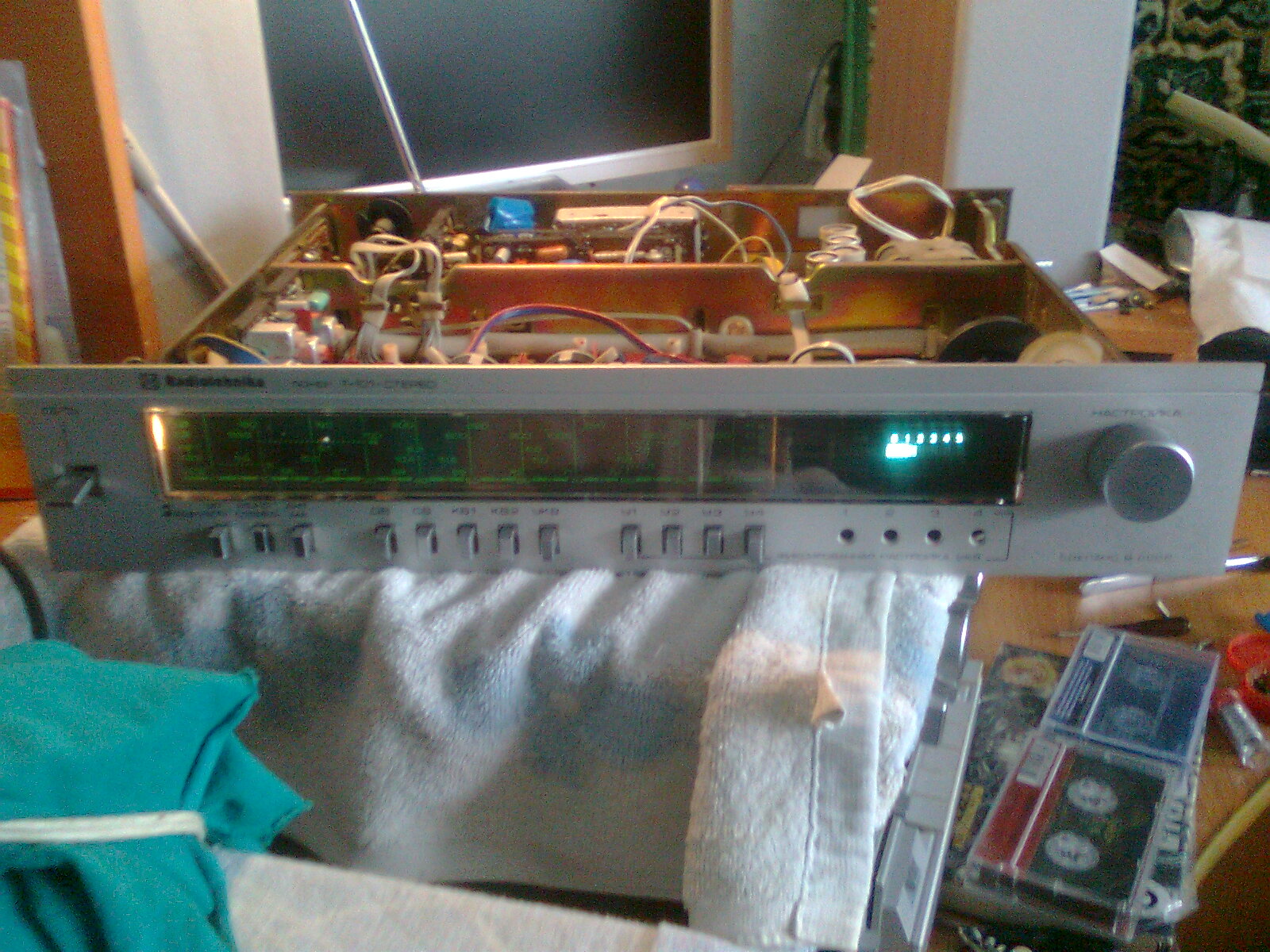

А теперь про Radiotehnika ТЮНЕР Т-101.

Всем известно что советские приемники сейчас ниодной хорошей станции поймать не смогут,так как на УКВ вещание тогда шло Приблизительно от 65 до 80 Mhz,максимум что сечас получится поймать так это "Радио России" и если повезет то "Маяк"
Сегодняшнее вещание на частоте от 88 до 108.8
Свой Тюнер Т101 я перевел на сегодняшнюю частоту вещания.
Немного переделал блок УКВ,теперь он с легкостью ловит сегодняшние радиостанции,но на МОНО. Потому-что родной стереодекодер не поддерживает это вещание.Исправляется это заменой стереодекодера на современный(в основном из автомагнитол) Родной декодер переделать неполучится,схема совсем другая.
Старые походные монофонические радио приемники тоже можно переделать под сегодняшнюю частоту,и здорово за поёт Smile

ВИДЕО! http://www.youtube.com/watch?v=0mJG8L3_ubo&feature=plcp
=================================================

Вложение: Фото0202.jpg
(Размер: 537.29KB, Загружено 146 раз)
Вложение: Фото0203.jpg
(Размер: 483.40KB, Загружено 135 раз)
Вложение: Фото0204.jpg
(Размер: 460.11KB, Загружено 134 раза)

Re: Радио-аппаратура/акустика

Вск, 07 Октябрь 2012 18:36

666natas999

Снятый Блок УКВ.

Вложение: Блок УКВ в разборе.jpg
(Размер: 453.18KB, Загружено 139 раз)

Re: Радио-аппаратура/акустика

Втр, 16 Октябрь 2012 12:12

666natas999

Про ВЕГУ МП 120,которую я купил сдесь всего за 200р весной еще.С не рабочим ЛПМ.

Так как у ВЕГИ 120 Трех моторный прямой привод,то каждый мотор работает независимо от других(там нет никаких резиновых пасиков)
При включении магнитофона моховик вращается с постоянной скорростью 4,25,внутри маховика стоит круглый магнит.В плате стоят также 4 катушки с двумя датчиками холла,по одному датчику на 2 катушки расположенные лицом друг к другу.4 транзистора,по 1 на каждую катушку. В катушках возникает ток,и этот ток на расстоянии 2мм толкает магнит вместе с маховиком. Вот и получается двигатель с постоянной точной скоростью.
Точно такой же принцип и в приемных узлах для кассеты.
Когда я принес ВЕГУ,вставил кассету,то оказалось что приемный узел не закручивает катушку с пленкой.Когда я разобрал то выяснил причину что на две катушки не поступает ток.
Сменил оба датчика,НЕ помогло,выпаял эти 2 катушки и прозвонил прибором,оказалось что обрыв! в той и в той.Впаял рабочие катушки,НЕ заработало,поменял транзисторы,и микросхему,и только потом заработало! Транзисторы я выпаял из работающего узла(тоесть перемотки влево) и датчик холла тоже 1 взял от туда. Потом захотелось и второй узел починить,Заменил 1 катушку,поставил последний датчик холла(больше у меня их нету) Поставил другие транзисторы,и тоже поменял микросхему,так как она почему перестала работать.Очень хорошо все пропаял так как дорожки поотваливались(это же ВЕГА Very Happy

) И все нормально заработало.
НО!! есть один самый ответственный момент настройки ТОКА на транзисторы,которые подают ток датчикам,а те в свою очередь катушкам! ПОДСТРОЕЧНЫЕ НУЖНО НАСТРАИВАТЬ ОБЯЗАТЕЛЬНО ОТ ЭТОГО ЗАВИСИТ ДАЛЬНЕЙШАЯ ЖИЗНЬ ЭТИХ УЗЛОВ! ИНАЧЕ ПОЛОМКА МОЖЕТ ПОВТОРИТСЯ.НА ВЕГЕ ПОДСТРОИЧНИКИ КРУТИЛИ ОТ ДУШИ,КАК ХОТЕЛИ!

Вложение: Фото0212.jpg
(Размер: 526.86KB, Загружено 140 раз)
Вложение: Фото0213.jpg
(Размер: 412.15KB, Загружено 123 раза)
Вложение: Фото0214.jpg
(Размер: 455.06KB, Загружено 129 раз)

Re: Радио-аппаратура/акустика

Втр, 16 Октябрь 2012 12:33

666natas999

Нет текста сообщения

Вложение: Фото0218.jpg
(Размер: 665.39KB, Загружено 117 раз)
Вложение: Фото0221.jpg
(Размер: 743.58KB, Загружено 114 раз)
Вложение: Фото0222.jpg
(Размер: 438.28KB, Загружено 109 раз)

Re: Радио-аппаратура/акустика

Втр, 16 Октябрь 2012 12:46

666natas999

Стадия сборки.

Вложение: Фото0225.jpg
(Размер: 546.44KB, Загружено 112 раз)
Вложение: Фото0226.jpg
(Размер: 731.73KB, Загружено 106 раз)
Вложение: Фото0227.jpg
(Размер: 455.22KB, Загружено 87 раз)

Re: Радио-аппаратура/акустика

Втр, 16 Октябрь 2012 12:48

666natas999

Немного подкрасил стертые надписи.

Вложение: Фото0234.jpg
(Размер: 446.24KB, Загружено 106 раз)
Вложение: Фото0235.jpg
(Размер: 469.66KB, Загружено 83 раза)

Re: Радио-аппаратура/акустика

Вск, 21 Октябрь 2012 22:06

666natas999

Нет текста сообщения

Re: Радио-аппаратура/акустика

Вск, 21 Октябрь 2012 22:31

666natas999

На днях появился катушечный магнитофон САТУРН 202С 2. 1989 года.
(нашел я его) Человек который его выбросил нихрена не ценит это.
Магнитофон в ИДЕАЛЬНОМ состоянии,со всеми документами,с паспортом!Со Схемой! Поменял только один пасик на приемный вал,так как родной в трещенах больших и почти не справлялся со своей задачей.
(время своё берет)
Магнитофон оснащен Автостопом,и автоматическим отключением от сети питания. Имеется встроенный усилитель мощности.
Стрелочные индикаторы (фирменные "Сатурн")

Дальше смотрите ФОТО.

Вложение: Фото0239.jpg
(Размер: 396.47KB, Загружено 88 раз)
Вложение: Фото0238.jpg
(Размер: 454.54KB, Загружено 102 раза)
Вложение: Фото0241.jpg
(Размер: 472.97KB, Загружено 95 раз)

Re: Радио-аппаратура/акустика

Вск, 21 Октябрь 2012 22:33

666natas999

Нет текста сообщения

Вложение: Фото0243.jpg
(Размер: 495.20KB, Загружено 87 раз)
Вложение: Фото0242.jpg
(Размер: 393.68KB, Загружено 87 раз)
Вложение: Фото0244.jpg
(Размер: 481.99KB, Загружено 87 раз)

Re: Радио-аппаратура/акустика

Вск, 21 Октябрь 2012 22:34

666natas999

Нет текста сообщения

Вложение: Фото0246.jpg
(Размер: 469.57KB, Загружено 102 раза)
Вложение: Фото0245.jpg
(Размер: 453.55KB, Загружено 96 раз)

Re: Радио-аппаратура/акустика

Чтв, 25 Октябрь 2012 21:25

KOS.

Привет достал новый автомобильный приемник.

Вложение: DSC00023.JPG
(Размер: 129.91KB, Загружено 149 раз)
Вложение: DSC00020.JPG
(Размер: 134.03KB, Загружено 132 раза)
Вложение: DSC00021.JPG
(Размер: 134.03KB, Загружено 126 раз)

Re: Радио-аппаратура/акустика

Птн, 26 Октябрь 2012 10:06

666natas999

Приемник СУПЕР! УКВ под FM и за поет Smile

Re: Радио-аппаратура/акустика

Птн, 26 Октябрь 2012 10:55

666natas999

ВЕГА ПКД 122с
Попал комне,немного в уделанном состоянии передней панели,сверху от окурка проплавленно было,и с боку кусочек пластика был отломан, мне непонравилось и я это все восстановил.Кнопки перемотки вообще неработали,Пришлось пропаивть пластины замыкания(можно даже ключ сказать) вырезал квадратики по 5 мм из изоленты и наклеял на замыкатели из тонкого метала,так как изолента ток не пропускает,то и статику не пустит. А значит шансов что какую-нибудь микросхему пробьет 20 % А для полной безопасности делать заземление (провод от батареи и к корпусу ВЕГИ. да со всей техникой так надо делать.
Данная Вега 1993 года.
Ну а дальше фото и видео.
========================================================
http://www.youtube.com/watch?v=f0gaPR30Pj4&feature=plcp

Вложение: Фото0247.jpg
(Размер: 507.53KB, Загружено 175 раз)
Вложение: Фото0248.jpg
(Размер: 498.14KB, Загружено 170 раз)
Вложение: Фото0249.jpg
(Размер: 461.33KB, Загружено 158 раз)

Re: Радио-аппаратура/акустика

Птн, 26 Октябрь 2012 11:22

666natas999

Нет текста сообщения

Вложение: Фото0250.jpg
(Размер: 546.42KB, Загружено 167 раз)
Вложение: Фото0251.jpg
(Размер: 514.68KB, Загружено 149 раз)
Вложение: Фото0252.jpg
(Размер: 510.84KB, Загружено 153 раза)

Re: Радио-аппаратура/акустика

Чтв, 01 Ноябрь 2012 16:34

666natas999

Нет текста сообщения

Вложение: 100_1159.JPG
(Размер: 1.21MB, Загружено 129 раз)
Вложение: 100_1158.JPG
(Размер: 1.30MB, Загружено 139 раз)
Вложение: 100_1157.JPG
(Размер: 1.68MB, Загружено 156 раз)

Re: Радио-аппаратура/акустика

Чтв, 01 Ноябрь 2012 16:38

666natas999

Немного не порядок Embarassed

НО! Все мы люди Smile

Вложение: 100_1161.JPG
(Размер: 1.11MB, Загружено 166 раз)
Вложение: 100_1162.JPG
(Размер: 1.14MB, Загружено 153 раза)
Вложение: 100_1164.JPG
(Размер: 1.80MB, Загружено 162 раза)

Re: Радио-аппаратура/акустика

Чтв, 01 Ноябрь 2012 16:41

666natas999

Кто знает Колонки АМФИТОН 50АС-022,сразу поймет на фото какое изменение присутствует.

Вложение: 100_1165.JPG
(Размер: 1.76MB, Загружено 174 раза)
Вложение: 100_1166.JPG
(Размер: 1.78MB, Загружено 167 раз)

Re: Радио-аппаратура/акустика

Вск, 25 Ноябрь 2012 12:48

666natas999

Собрал почти полный комплект ВЕГА 122.
Осталось только колонки найдти 50АС-106,а в проигрывателе винила не нуждаюсь,но если кто-нибудь предложит,КУПЛЮ.

Вложение: 100_1185.JPG
(Размер: 1.20MB, Загружено 150 раз)
Вложение: 100_1186.JPG
(Размер: 1.64MB, Загружено 157 раз)
Вложение: 100_1187.JPG
(Размер: 1.71MB, Загружено 160 раз)

Re: Радио-аппаратура/акустика

Втр, 27 Ноябрь 2012 12:27

666natas999

ВНИМАНИЕ,САМОДЕЛКА!
Сделал CD проигрыватель Audio дисков,читает CD-R/RW.
Корпус использовал от усилителя ВЕГА 50у-122.
Внутри ничего лишнего нету. Блок питания на 12в,CD привод.
сзади имеются 2 розетки 220в,пример можно зарядить телефон и т.д.
Выход на тюльпаны не стал делать,так как в тюльпанах не нуждаюсь.
Сделал на стандартный 5 конечный провод.(мне так удобнее)
Дальше планирую придать ему хороший внешний вид передней панели,и сделать индикатор уровня записи на светодиодах(будет намного интереснее чем смотреть на один дисковод ))

Комментируйте господа.

Вложение: Фото0259.jpg
(Размер: 477.04KB, Загружено 158 раз)
Вложение: Фото0261.jpg
(Размер: 490.48KB, Загружено 154 раза)
Вложение: Фото0258.jpg
(Размер: 493.42KB, Загружено 156 раз)

Re: Радио-аппаратура/акустика

Втр, 27 Ноябрь 2012 12:32

666natas999

Нет текста сообщения

Вложение: Фото0268.jpg
(Размер: 474.46KB, Загружено 209 раз)
Вложение: Фото0265.jpg
(Размер: 500.63KB, Загружено 138 раз)
Вложение: Фото0267.jpg
(Размер: 451.46KB, Загружено 122 раза)

Re: Радио-аппаратура/акустика

Втр, 27 Ноябрь 2012 12:36

666natas999

Нет текста сообщения

Вложение: Фото0270.jpg
(Размер: 455.28KB, Загружено 122 раза)
Вложение: Фото0271.jpg
(Размер: 542.01KB, Загружено 108 раз)
Вложение: Фото0273.jpg
(Размер: 513.17KB, Загружено 116 раз)

Re: Радио-аппаратура/акустика

Срд, 28 Ноябрь 2012 22:50

666natas999

Дорабатываю.
Встроил индикатор уровня записи+усилитель сигнала.
Усилитель сигнала взят из простых катайских дешевых колонок для компьютера. Индикатор уровня записи взят из магнитофона приставки ВЕГА МП 122с вместе с блоком питания.Питание поступающие на дисковод и индикатор,не зависят друг от друга,что есть хорошо.
А пластмассой дышать не есть хорошо Smile

Вложение: Фото0275.jpg
(Размер: 515.38KB, Загружено 143 раза)
Вложение: Фото0277.jpg
(Размер: 411.89KB, Загружено 142 раза)
Вложение: Фото0278.jpg
(Размер: 451.29KB, Загружено 151 раз)

Re: Радио-аппаратура/акустика

Срд, 28 Ноябрь 2012 22:55

666natas999

Нет текста сообщения

Вложение: Фото0280.jpg
(Размер: 461.34KB, Загружено 137 раз)
Вложение: Фото0279.jpg
(Размер: 541.06KB, Загружено 143 раза)
Вложение: Фото0281.jpg
(Размер: 487.40KB, Загружено 143 раза)

Re: Радио-аппаратура/акустика

Срд, 28 Ноябрь 2012 22:59

666natas999

Нет текста сообщения

Вложение: Фото0282.jpg
(Размер: 499.08KB, Загружено 164 раза)

Re: Радио-аппаратура/акустика

Сбт, 05 Январь 2013 20:47

666natas999

Магнитофон РОСТОВ МК 112с. Подарок от "KOS" на новый год Smile

Состояние его было на "Кол с +" Он был грязный,еле отдраил.
При нажатии любого из режимов упраление сробатывал автостоп
В левом канале был бубнеш,а в правом небыло низких частот.
Регуляторы хрустели, В режиме усилителя мощности правый канал МОЛЧАЛ. Но Всё это вылечил заменой элетролитических конденсаторов.
Неработал счетчик расхода ленты.
Когда магнитофон вскрыл то увидил много пыли,на двигателях ну точно 2см
И сложилось такое впечатление что магнитофон только эксплуатировали и не обслуживали. "Как обращаешся с техникой,так она у тебя и будет работать"
И самое что поразило,воспроизводящую головку накрутили как захотели,все сбитое,а ведь голову на катушечнике ГЕМОРНО настраивать,это не кассетник. Только дурак будет на катушечнике бошку крутить.

Сейчас магнитофон работает на 5 с +,и чистый.

Вложение: Фото0296.jpg
(Размер: 521.24KB, Загружено 166 раз)
Вложение: Фото0298.jpg
(Размер: 578.58KB, Загружено 145 раз)
Вложение: Фото0301.jpg
(Размер: 445.77KB, Загружено 166 раз)

Re: Радио-аппаратура/акустика

Сбт, 05 Январь 2013 20:48

666natas999

Нет текста сообщения

Вложение: Фото0303.jpg
(Размер: 561.79KB, Загружено 162 раза)

Re: Радио-аппаратура/акустика

Сбт, 05 Январь 2013 22:43

KOS.

мне этот Ростов дядька какой то отдал я его не знаю. а то подумают на меня что я так отношусь к технике...

Re: Радио-аппаратура/акустика

Сбт, 05 Январь 2013 23:19

666natas999

KOS. писал(а) Сбт, 05 Январь 2013 22:43

мне этот Ростов дядька какой то отдал я его не знаю. а то подумают на меня что я так отношусь к технике...

Да нет конечно.
но я з*я с ним,но оно того стоило.
головы там стекло. На ВЕКА теперь.

Re: Радио-аппаратура/акустика

Втр, 08 Январь 2013 22:38

666natas999

А вот и видео РОСТОВ 112с http://www.youtube.com/watch?v=DP26WlGLrM0

Re: Радио-аппаратура/акустика

Срд, 09 Январь 2013 17:32

KOS.

Молоток...

Re: Радио-аппаратура/акустика

Срд, 09 Январь 2013 20:28

666natas999

KOS. писал(а) Срд, 09 Январь 2013 17:32

Молоток...

Стараюсь

Re: Радио-аппаратура/акустика

Втр, 15 Январь 2013 22:05

Pawlushik

Цитата:

ВНИМАНИЕ,САМОДЕЛКА!
Сделал CD проигрыватель Audio дисков,читает CD-R/RW.
Корпус использовал от усилителя ВЕГА 50у-122.
Внутри ничего лишнего нету. Блок питания на 12в,CD привод.
сзади имеются 2 розетки 220в,пример можно зарядить телефон и т.д.
Выход на тюльпаны не стал делать,так как в тюльпанах не нуждаюсь.
Сделал на стандартный 5 конечный провод.(мне так удобнее)
Дальше планирую придать ему хороший внешний вид передней панели,и сделать индикатор уровня записи на светодиодах(будет намного интереснее чем смотреть на один дисковод ))

Вот эта штука мне нравится! Тоже думал сделать что то подобное в ящике для денег из под кассового аппарата index.php?t=getfile&id=584035&private=0

, но пока не придумал что именно Smile

А диски я раньше тоже слушал через привод и блок питания универсальный, сделанный из компьютерного БП под всякие нужды index.php?t=getfile&id=584038&private=0

. Звук я выводил через цифру и пускал на рессивер. А потом отпала нужда Smile

Вложение: P1000359.JPG
(Размер: 144.17KB, Загружено 473 раза)
Вложение: P1000360.JPG
(Размер: 142.04KB, Загружено 459 раз)
Вложение: P1000361.JPG
(Размер: 147.87KB, Загружено 457 раз)

Страниц (4): [ « ‹ 1 2 3 4 › »]

Текущее время: Втр Мар 17 08:40:39 +05 2026

Общее время, затраченное на создание страницы: 0.04963 секунд
