Re: Масштабные модели(сборка ,окраска)

Сбт, 21 Август 2010 16:36

online

почти во всех моделях не указываются какими цветами их красить, это т.е. полет воображения, как сам захотел

Re: Масштабные модели(сборка ,окраска)

Втр, 24 Август 2010 13:03

AMORPHIS

1-переделан бронеколпак дымопускового устройства
2-изготовлены заново скобы крепления буксирных тросов
3-сделаны сварные швы,путем нанесения шпатлевки шприцом
4-заменены проушины
5-сделаны шарниры на крыльях
6-удалена пердняя часть крыла и сделана заново из свицовой пластины с имитацией пробоин и мятин
7-задняя часть крыла отрезана и приклеена в поднятом положении(при преодалении препятствий,избежания набивания грязи под крылья,задние крылья,иногда, крепили в поднятом положении)

Господа!Мне продалжать обзор сборки!?
Если никому не интересно-могу не продолжать.

Вложение: P8240024.JPG
(Размер: 119.03KB, Загружено 1868 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 24 Август 2010 13:15

Bizon

продолжай, мне итнересно

Re: Масштабные модели(сборка ,окраска)

Срд, 25 Август 2010 21:57

AMORPHIS

1-отражатель воздуха из системы охлаждения сделан из листовой жести(для большей реалистичности он помят,т.к.на многих фото времен войны эта деталь пребывает в жалком состоянии,а то и оторвана)

Вложение: P8250025.JPG
(Размер: 96.63KB, Загружено 1733 раза)

Re: Масштабные модели(сборка ,окраска)

Срд, 25 Август 2010 22:04

AMORPHIS

1-сделаны, из вытянутого над огнем литника,головки болтов,крепящие угольники боковой и задней кормы
2-доработаны крепления дымопускового устройства

Вложение: P8250026.JPG
(Размер: 94.91KB, Загружено 1738 раз)

Re: Масштабные модели(сборка ,окраска)

Срд, 25 Август 2010 22:14

AMORPHIS

1-высверлены посадочные места под болты впотай в защите смотровой щели механика- водителя
2-добавленные головки болтов
3-закрыты "дыры" в крыльях листовым свинцом

Вложение: P8250028.JPG
(Размер: 84.90KB, Загружено 1744 раза)

Re: Масштабные модели(сборка ,окраска)

Вск, 29 Август 2010 17:07

AMORPHIS

1-на фото виден производственный брак литья гусениц(родные из набора).Изготовлены они из материала напоминающего полиэтилен,кторый почти не принимает нужную форму для имитации провиса гусениц на опорных катках.Так же имеется предположение,что этот полиэтилен не будет "держать" краску.
Думаю придется заменить родные гуси на наборные,из наборов иностранных производителей.

Вложение: P8290032.JPG
(Размер: 139.99KB, Загружено 1039 раз)

Re: Масштабные модели(сборка ,окраска)

Вск, 29 Август 2010 17:35

AMORPHIS

В Челябинске нашел наборные пластиковые траки фирмы "Academy"только для танков Pz.IV
Если найду в литературе подтверждение, что на Stug III F ближе к концу 1942 г ставили траки от Pz.IV,то обую в эти гуси.
index.php?t=getfile&id=495909&private=0

Схема сборки траков
index.php?t=getfile&id=495910&private=0

Очень хорошее качество литья.Почти нет следов толкателей от пресс формы и облоя
index.php?t=getfile&id=495911&private=0

В наборе бонусом производитель дает пару ведущих и направляющих колес

Вложение: P8290031.JPG
(Размер: 120.04KB, Загружено 1020 раз)
Вложение: P8290035.JPG
(Размер: 100.07KB, Загружено 1025 раз)
Вложение: P8290034.JPG
(Размер: 114.05KB, Загружено 1034 раза)
Вложение: P8290033.JPG
(Размер: 113.26KB, Загружено 1029 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 31 Август 2010 15:25

AMORPHIS

1-заменена сетка короба для забора воздуха на металлическую(до установки внутренняя часть коробов окрашена матовым черным цветом)
2-доделан антенный ввод(рассверлено отверстие под саму антену)

index.php?t=getfile&id=496070&private=0

1-заменены держатели короба под антену(изготовлены из 1 мм листовой латуни),что добавлет реализм модели
2-крепления запасных опорных катков перенесены с крыльев на рубку

index.php?t=getfile&id=496072&private=0

1-заменено крепления габаритных огней
2-добавлены головки болтов
3-изготовлены угольники крепления коробов забора воздуха к крыльям(пока без головок болтов).

Вложение: P8310036.JPG
(Размер: 116.29KB, Загружено 996 раз)
Вложение: P8310038.JPG
(Размер: 108.68KB, Загружено 975 раз)
Вложение: P8310042.JPG
(Размер: 106.42KB, Загружено 978 раз)

Re: Масштабные модели(сборка ,окраска)

Срд, 01 Сентябрь 2010 15:24

AMORPHIS

1-из проволки с изоляцией сделаны электропроводка к фарам и габаритным огням(к габаритам подведены провода с меньшим сечением провода)
2- из тонкой жести изготовлены крепления эл.проводки

index.php?t=getfile&id=496158&private=0

габаритные огни высверлены (во внутрь вставлена тонкая фольга-отражатели)и закрыты выпуклым прозрачным пластиком

Вложение: P9010044.JPG
(Размер: 93.89KB, Загружено 964 раза)
Вложение: P9010045.JPG
(Размер: 98.38KB, Загружено 961 раз)
Вложение: P9010047.JPG
(Размер: 96.23KB, Загружено 988 раз)

Re: Масштабные модели(сборка ,окраска)

Птн, 03 Сентябрь 2010 15:21

AMORPHIS

1-установлены габаритные огни и их ограждения
2-сделаны сварные швы
3-ОЧЕНЬ плохое литье ствола орудия-стыкуемость никакое.Обычно если ствол отлит плохо-его заменят на точеный из металла(это довольно дорогое удовольствиеи стоит порядком почти как сама сборная модель).Попозже постараюсь отреставрировать "родной ствол"

index.php?t=getfile&id=496300&private=0

1-добавлены головки болтов
2-установлен кормовой огонь

index.php?t=getfile&id=496302&private=0

1-доделаны сварные швы(пока не обработаны)

index.php?t=getfile&id=496307&private=0

Нашел историческое подтверждение что траки от Pz IV использовали на Stug III F ранних и поздних выпусков:
1-собираемый образец (по задумке раннего выпуска,т.е.начала 1942г) имел ранние траки,на которых не было грунтозацепов(будут удалены до начала сборки)

Вложение: P9030048.JPG
(Размер: 98.10KB, Загружено 928 раз)
Вложение: P9030049.jpg
(Размер: 105.97KB, Загружено 950 раз)
Вложение: P9030050.JPG
(Размер: 85.64KB, Загружено 937 раз)
Вложение: P9030053.JPG
(Размер: 120.34KB, Загружено 949 раз)

Re: Масштабные модели(сборка ,окраска)

Птн, 03 Сентябрь 2010 15:26

AMORPHIS

если кого-то интересует литература по броне-танковой технике могу выложить инфу
По Штугам инфа выложена(самая малая часть,есть еще)на russat.trg

Re: Масштабные модели(сборка ,окраска)

Срд, 08 Сентябрь 2010 15:58

AMORPHIS

1-доделаны сколы и порезы на катках
2-зубья ведущего колеса слегка закруглены(имитация стирания об звенья траков)
Катки,ведущие и направляющие колеса не приклеены.Окончательная сборка ходовой части будет произведена только после покраски самих катков и колес.Уже на установленные катки будет одеваться покрашенные сборные гусеницы(частями по 4-5 звеньев траков)

index.php?t=getfile&id=496714&private=0

1-установлен прут крепления запасных траков

index.php?t=getfile&id=496715&private=0

1-изготовлены из проволоки пальцы буксировочных рымов
2-имитация цепей

index.php?t=getfile&id=496716&private=0

1-пренесены запасные катки на боковую броню(использовались в качестве дополнительного бронирования рубки)

Вложение: P9080055.JPG
(Размер: 87.26KB, Загружено 888 раз)
Вложение: P9080056.JPG
(Размер: 104.85KB, Загружено 886 раз)
Вложение: P9080058.JPG
(Размер: 95.38KB, Загружено 896 раз)
Вложение: P9080059.JPG
(Размер: 92.83KB, Загружено 891 раз)

Re: Масштабные модели(сборка ,окраска)

Срд, 08 Сентябрь 2010 19:39

AMORPHIS

Случаем ни у кого не осталолось лишних или запасных катков от Pz III,Pz IV или Stug III.Может модели этих танков сломаные,ненужные есть у кого-нибудь.Приму в дар или куплю за умеренную плату.

Re: Масштабные модели(сборка ,окраска)

Птн, 10 Сентябрь 2010 15:02

AnDrOn_M

Слухай, ну ты молодчик!!! Я видел клееные модели. Ну чтоб с такой скрупулезностью!!! С такой проработкой мелких деталей!!! Талант!!! Очень интересно наблюдать за сборкой такой модели! Так держать!

Re: Масштабные модели(сборка ,окраска)

Сбт, 11 Сентябрь 2010 19:27

AMORPHIS

Одна из собраных и окрашенных мной моделей в 90-х(Teger I производства японской фирмы TAMIYA).Косяков в сборке и покраске уйма,так сказать пример как не следует собирать модели.

index.php?t=getfile&id=496939&private=0

1-сделан барашек крепления бронелиста фары

index.php?t=getfile&id=496940&private=0

1- на верхнем бронелисте рубки "Звезда" сделала головки болтов, в реальности головок болтов на данной модели и быть не могло(есть подтверждения фотографиями).Что я и сделал -удалил эти головки,высверлил отверстия под болты впотай,а саим болты со шлицами сделал из медной проволоки.

Вложение: P9110063.JPG
(Размер: 93.70KB, Загружено 860 раз)
Вложение: P9110065.JPG
(Размер: 106.88KB, Загружено 864 раза)
Вложение: P9110071.JPG
(Размер: 83.44KB, Загружено 858 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 19:20

AMORPHIS

СКОРО:изготовление буксировочных тросов!!!!!!!!

У кого есть предложения по изготовлению?!Варианты?!

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 19:56

AMORPHIS

AMORPHIS писал(а) Втр, 14 Сентябрь 2010 19:20

СКОРО:изготовление буксировочных тросов!!!!!!!!

У кого есть предложения по изготовлению?!Варианты?!

Если у кого возникли вопросы по сборке и супердеталировке модели,обращайтесь!Что в моих силах объясню-покажу.

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 20:02

megauser

AMORPHIS писал(а) Втр, 14 Сентябрь 2010 19:20

СКОРО:изготовление буксировочных тросов!!!!!!!!

У кого есть предложения по изготовлению?!Варианты?!

здесь посмотри

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 20:16

AMORPHIS

я и так знал.НО У МЕНЯ НЕМНОГО ДРУГОЙ ВАРИАНТ БУДЕТ

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 20:21

megauser

AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:16

я и так знал.НО У МЕНЯ НЕМНОГО ДРУГОЙ ВАРИАНТ БУДЕТ

Жду продолжения. Smile

Интересно посмотреть, что получится в итоге.

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 20:41

AMORPHIS

Ждите! Должно получиться очень и очень не плохо!
Что по модели!Есть притензии по сборке и супердеталировке?!

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 20:57

megauser

AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:41

Ждите! Должно получиться очень и очень не плохо!
Что по модели!Есть притензии по сборке и супердеталировке?!

Ну ты похоже один такой специалист. По крайней мере уровень переделок впечатляет. Я тупо собрал модель и все, а ты все что то меняешь, приводишь в более исторический вид.

Re: Масштабные модели(сборка ,окраска)

Втр, 14 Сентябрь 2010 21:33

AMORPHIS

Жаль!Хотелось бы от знающих людей услышать и рецензии...
Это моя первая модель с супердеталировкой!
...а в будущем окраска модели и фигуры самоходчиков с последующей диорамой!

Re: Масштабные модели(сборка ,окраска)

Чтв, 16 Сентябрь 2010 15:52

AMORPHIS

Подобрал эл.провод длиной 0.5м, сечение провода без изоляции должно быть ~1.5 мм2.
Надрезал изоляцию посередине провода, неповредя при этом жилы.Над пламенем сдвигаю изоляцию плоскогубцами,поочередно справа потом слева.Когда изоляция снята полностью-слегка подкручивам жилы провода.

index.php?t=getfile&id=497412&private=0

Отрезаем требуемую длину троса и одеваем(если есть в наличии) термоусадочные трубочки,чуть большего диамерта сложенных вдвое тросов и делаем петли. Т.к.термоусадки у меня нет пришлось выкусить парочку жил провода после загиба в петлю и одеть снятую с этого же провода изоляцию(отрезок 1.5 см).И взаключении над огнем подплавил эту изоляцию

Вложение: P9160106.JPG
(Размер: 119.84KB, Загружено 804 раза)
Вложение: P9160107.JPG
(Размер: 116.72KB, Загружено 789 раз)

Re: Масштабные модели(сборка ,окраска)

Сбт, 18 Сентябрь 2010 16:37

AMORPHIS

1-доделаны задние крылья
2-установлено(не доделано) ограждение для укладки личного имущества экипажа и пехотинцев.
Укладывали за ограждение не только личные вещи,но и :запаснве катки и траки,ящики со снарядами,бочки и канистры с горючим и т.д.
Поэтому места для крепления тросов на корме были почти всегда захламлены.Тросы часто вставляли в буксировочные рымы и клали их на надгусеничные полки

Вложение: P9180109.JPG
(Размер: 112.17KB, Загружено 779 раз)

Re: Масштабные модели(сборка ,окраска)

Вск, 19 Сентябрь 2010 19:53

Ninochka

не подскажете, где приобрести листовой полистирол? толщиной 1-2 мм

Re: Масштабные модели(сборка ,окраска)

Вск, 19 Сентябрь 2010 20:22

AMORPHIS

http://www.hobbyforyou.ru/catalog/2760-page2.html
правда не уверен,что это именно полистирол.Уточнить можно на сайте

Re: Масштабные модели(сборка ,окраска)

Втр, 21 Сентябрь 2010 17:42

AMORPHIS

1-эл. проводку заменил (предыдущая показалась толстоватой)

index.php?t=getfile&id=497794&private=0

1-добавлены отверстия на инструментальном ящике
2-доделал петли и замки
3-на подставке под домкрат сделана ручка
4-имитация соединения метал. окантовки к деревяной подкладке шурупами

index.php?t=getfile&id=497795&private=0

1-установлены крепления-угольники подкладки под домкрат

index.php?t=getfile&id=497796&private=0

Примерно так будут располагаться ящик и подкладка

Вложение: P9210110.JPG
(Размер: 92.90KB, Загружено 739 раз)
Вложение: P9210112.JPG
(Размер: 89.99KB, Загружено 747 раз)
Вложение: P9210113.JPG
(Размер: 89.74KB, Загружено 728 раз)
Вложение: P9210114.JPG
(Размер: 97.58KB, Загружено 738 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 21 Сентябрь 2010 18:32

Bizon

очень интересно, ждём дальше Smile

Re: Масштабные модели(сборка ,окраска)

Чтв, 23 Сентябрь 2010 19:18

AMORPHIS

Запасные катки от PZ.III для Штуга в конверсивных наборах так и не нашел Crying or Very Sad

.
Тогда пойдем более трудоемким путем-изготовлю катки самостоятельно путем литья.Для этого потребуются: сами катки,пластилин,эпоксидная смола и терпение.
Катки ,как правило, состоят из двух частей(взависимости от масштаба самой модели и производителя), каждая из которых имеет"лицевую "и"тыловую"части.
Метод:берем 1-ю часть катка -вдавливаем "лицевую"часть катка в пластилин,затем отдельно "тыловую"(вдавливаемые образцы катков желательно смазать маслом-пластилин липнет к пластику ).Заливаем эпоксидкой и даем отвердеть ей(~24 ч).Проводим данную операцию аналогично со 2-й частью катков.
Завтра посмотрим что получиться.... Smile

Re: Масштабные модели(сборка ,окраска)

Пнд, 27 Сентябрь 2010 20:29

AMORPHIS

Форма из пластилина залита эпоксидкой

index.php?t=getfile&id=498338&private=0

1-оригинал
2-то что получилось(эпоксидка не равномерно залилась в формы,моного мест осталось на пролитыми)
3-не пролитые места на катках заделаны шпатлевкой TAMIYA и произвел черновую обработку
Возможно могло получиться и лучше литье если взять более качественную эпоксидку ,а формы сделать из гибса или алебастра(мои рассуждения).
Судить вам!Жду комментариев

Вложение: P9240115.JPG
(Размер: 97.60KB, Загружено 684 раза)
Вложение: P9270116.JPG
(Размер: 115.11KB, Загружено 695 раз)

Re: Масштабные модели(сборка ,окраска)

Пнд, 27 Сентябрь 2010 20:46

alexus

AMORPHIS, ты конечно красавчик, но если не трудно не вставляй фото в тело сообщения, грузится ужасть как долго. Заранее спасибо!))))

Re: Масштабные модели(сборка ,окраска)

Чтв, 30 Сентябрь 2010 13:12

AMORPHIS

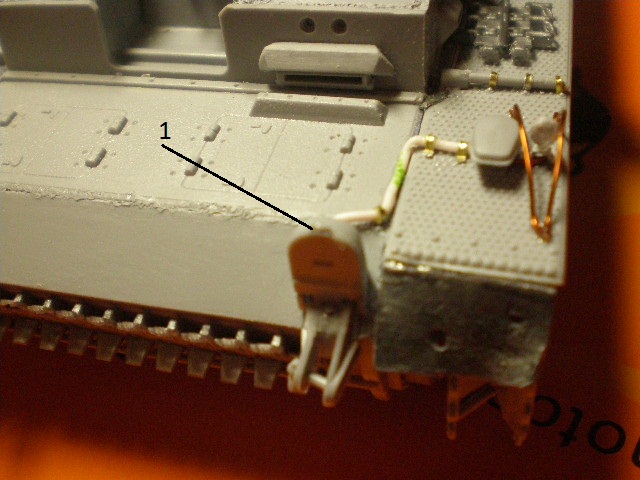

1-добавил реалистичности надгусеничным полкам(в реале они имели Г-образный профиль)

index.php?t=getfile&id=498615&private=0

1-заменил цепи буксировычных рымов на обрезок цепочки(простой не было в наличии-приклеил сребро)
2-переделал крылья
3-добавлены направляющие в крыльях(на нижней метал.части под крыльями отверстия ,которые должны были быть-делать не стал,т.к.по задумке они будут забиты грязью)
4-переделан кормовой огонь(плоховато видно на фото)

Вложение: P9300001.JPG
(Размер: 114.78KB, Загружено 662 раза)
Вложение: P9300002.JPG
(Размер: 108.85KB, Загружено 654 раза)

Re: Масштабные модели(сборка ,окраска)

Чтв, 30 Сентябрь 2010 18:24

online

http://www.panzer35.ru/forum/43-1531-1

вот нашел интересный ресурс

Re: Масштабные модели(сборка ,окраска)

Втр, 05 Октябрь 2010 10:32

AMORPHIS

Наборные пластиковые гуси собираюся из отдельных звеньев(траков),склеваясь между собой.Для удобства установки их на модель, желательно "разбить" гуси на 4 части,каждая из которых по отдельности склеевается и пока клей полностью не схватился,делается провис гусей на опорных катках,ланивце и ведущем колесе.Дать всему этому делу схватиться.
Устанавливаться они на модель будут только после окраски,а затем только 4 части будут склеены.

index.php?t=getfile&id=499243&private=0

1-опорные катки не приклеены,поэтому сидят криво
2-имитация провиса гусей

Вложение: PA050010.JPG
(Размер: 134.57KB, Загружено 609 раз)
Вложение: PA050006.JPG
(Размер: 86.37KB, Загружено 633 раза)
Вложение: PA050008.JPG
(Размер: 91.58KB, Загружено 626 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 19 Октябрь 2010 01:34

a2207

Совершенно случайно нашел тему. Может модераторы че-нибудь придумают?
Большая хорошая работа над Stug III F, но есть несколько предложений (обсуждаемо).
1. Отражатель воздуха системы охлаждения в таком помятом виде просто не встал бы в места своего крепления, следовательно валялся либо в придорожных кустах, либо в виде "мусора" на броне.
2. Сетка воздухозаборника должна выглядеть иначе.
3. Вехняя ветвь гусеницы должна иметь больший натяг (т.к. ведущий каток передний )и некоторую слабину между ведущим и первым опорным катком.
В подтверждение фото.

Вложение: 01.jpg
(Размер: 104.70KB, Загружено 183 раза)
Вложение: 05.jpg
(Размер: 153.58KB, Загружено 176 раз)
Вложение: 02.jpg
(Размер: 43.52KB, Загружено 176 раз)
Вложение: 07.jpg
(Размер: 91.42KB, Загружено 163 раза)
Вложение: 08.jpg
(Размер: 100.81KB, Загружено 157 раз)

Re: Масштабные модели(сборка ,окраска)

Втр, 19 Октябрь 2010 01:45

a2207

Сам больше авиацией увлекаюсь.
Моя работа - истребитель ЯК 9

Вложение: P1170144.JPG
(Размер: 97.32KB, Загружено 173 раза)
Вложение: P1170146.JPG
(Размер: 511.71KB, Загружено 157 раз)
Вложение: P1170148.JPG
(Размер: 509.95KB, Загружено 154 раза)

Re: Масштабные модели(сборка ,окраска)

Чтв, 21 Октябрь 2010 00:18

AMORPHIS

a2207 писал(а) Втр, 19 Октябрь 2010 01:34

Совершенно случайно нашел тему. Может модераторы че-нибудь придумают?
Большая хорошая работа над Stug III F, но есть несколько предложений (обсуждаемо).
1. Отражатель воздуха системы охлаждения в таком помятом виде просто не встал бы в места своего крепления, следовательно валялся либо в придорожных кустах, либо в виде "мусора" на броне.
2. Сетка воздухозаборника должна выглядеть иначе.
3. Вехняя ветвь гусеницы должна иметь больший натяг (т.к. ведущий каток передний )и некоторую слабину между ведущим и первым опорным катком.
В подтверждение фото.

1-возможно оно и так (можеть быть даже уберу отражатель итогда можно будет помудрить с глушаками)
2-не факт (просмотрев много фото по Штугам,пришел к выводу что сетки были разных узоров(и который стоит на моем Штуге-тоже имела место))
3-делал натяг по фото,хотя возможно и переборщил

index.php?t=getfile&id=500889&private=0

Вложение: Документальное фото.jpg
(Размер: 78.80KB, Загружено 518 раз)

Re: Масштабные модели(сборка ,окраска)

Чтв, 21 Октябрь 2010 00:25

AMORPHIS

Если никто не возражает-предлагаю параллельно сборке Штуга начать сборку другой модели: Немецкой противотанковой самоходной установки "Мардер II"производства ARK model

Страниц (5): [1 2 3 4 5 › »]

Текущее время: Втр Дек 16 13:04:05 +05 2025

Общее время, затраченное на создание страницы: 0.05405 секунд
