| Re: Масштабные модели(сборка ,окраска) |
Втр, 17 Август 2010 20:47 |
|
|
Заказал по Интернету Stug III F(немецкое штурмовое орудие) производства средненькой по качеству литья пластика фирмы "Звезда".
Хочу впервые в жизни собрать не модель из коробки ,а реально существовавший Штуг 667 дивизии штурмовых орудий (Ржев июль-август 1942г.) побывавший неоднократно в боях.
Модель на половину будет перепилена,а большинство деталей будет заменено на самодельные.Гусеницы будут заменены на наборные пластиковые фирмы Dragon.
После сборки модель будет загрунтована и покрашена в базовый немецкий темно-серый цвет(до начала 1942г техника окрашивалась в серый цвет),с последущим высветлением краски на рабочих частях машины и тонировкой.
Если кому-то интересно могу по ходу сделать обзор сборки и окраски модели.
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 18 Август 2010 12:34 |
|
|
percev писал(а) Срд, 18 Август 2010 10:21немного не в тему в воскр на трассе м5 видел машиновоз перезощий немецкий танк и еще какуюто броне машинку времен вов
тебе крупно повезло
|
|
| Re: Масштабные модели(сборка ,окраска) |
Чтв, 19 Август 2010 19:23 |
|
|
Пришла вчера посылка со Штугом с Москвы.Сроки доставки порадовали-7 дней!!!По цене в 2 раза дешевле чем у нас в городе да и в Челябинске вышло.
Перейдем к нашей модели(фото завтра будут).
Российская фирма"Звезда"опять огорчила качеством литья: вокруг да около облой.утяжины,следы от толкателей даже на средних по размеру деталях,уж молчу про мелкие-вообще не пролиты. ЭХХХХ,мать Россея...
Набираемся терпения и достаем кучу инструментов,похоже надфиля и нождачная шкурка в помощь.Многие детали не стыкуются как хотелось бы(некоторые вообще выбрасываю,заменяя на самодельные).
На частичную сборку низа кормы корпуса у меня(с доработками) ушло 7 часов:
1-добавлены из тонкого листового свинца уголок к глушителю
2-с нуля изготовлено прицепное устройство(по схеме не предусмотрено)
3-добавлены трубы выходящие из моторного отделения
4-на решетку выброса воздуха установлены дополн.перемычки
5-выхлопные трубы рассверлены
Многое из доработок по качеству мне непонравилось-буду переделывать...
Жду ваших комментариев!)
Продолжение следует!
-
Вложение: P8190022.jpg
(Размер: 145.10KB, Загружено 2172 раза)
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Чтв, 19 Август 2010 21:43 |
|
|
Jackkill писал(а) Чтв, 19 Август 2010 21:39Продам разные модели(не собранные),валяются без толку в кладовке
Так вот куда роботы уходют!
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Птн, 20 Август 2010 17:04 |
|
|
Jackkill писал(а) Птн, 20 Август 2010 13:25есть разные немецкие танки,например немецкая самоходная артиллерийская установка "Фердинанд",танк"Королевский тигр"
И что почем?
|
|
| Re: Масштабные модели(сборка ,окраска) |
Птн, 20 Август 2010 19:28 |
|
|

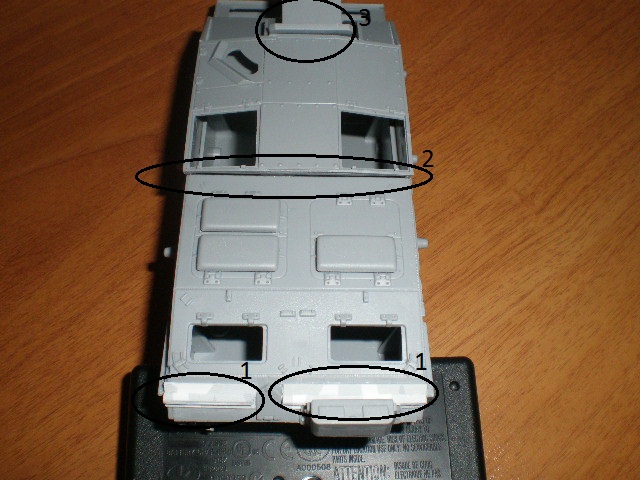

1-заменены полностью угольники верхнего кормового и надмоторного листов на самодельные пластиковые(пока без головок крепящих болтов)
2-задний лист рубки никак не хотел "садиться на свое место"(косяк литья)
3-попотеть пришлось с установкой орудия и его маской(больно уж хлипкая конструкция)
-
Вложение: P8200023.JPG
(Размер: 114.31KB, Загружено 2061 раз)
|
|
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Втр, 24 Август 2010 13:03 |
|
|
1-переделан бронеколпак дымопускового устройства
2-изготовлены заново скобы крепления буксирных тросов
3-сделаны сварные швы,путем нанесения шпатлевки шприцом
4-заменены проушины
5-сделаны шарниры на крыльях
6-удалена пердняя часть крыла и сделана заново из свицовой пластины с имитацией пробоин и мятин
7-задняя часть крыла отрезана и приклеена в поднятом положении(при преодалении препятствий,избежания набивания грязи под крылья,задние крылья,иногда, крепили в поднятом положении)
Господа!Мне продалжать обзор сборки!?
Если никому не интересно-могу не продолжать.
-
Вложение: P8240024.JPG
(Размер: 119.03KB, Загружено 1869 раз)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 25 Август 2010 21:57 |
|
|
1-отражатель воздуха из системы охлаждения сделан из листовой жести(для большей реалистичности он помят,т.к.на многих фото времен войны эта деталь пребывает в жалком состоянии,а то и оторвана)
-
Вложение: P8250025.JPG
(Размер: 96.63KB, Загружено 1734 раза)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 25 Август 2010 22:04 |
|
|
1-сделаны, из вытянутого над огнем литника,головки болтов,крепящие угольники боковой и задней кормы
2-доработаны крепления дымопускового устройства
-
Вложение: P8250026.JPG
(Размер: 94.91KB, Загружено 1741 раз)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 25 Август 2010 22:14 |
|
|
1-высверлены посадочные места под болты впотай в защите смотровой щели механика- водителя
2-добавленные головки болтов
3-закрыты "дыры" в крыльях листовым свинцом
-
Вложение: P8250028.JPG
(Размер: 84.90KB, Загружено 1746 раз)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Вск, 29 Август 2010 17:07 |
|
|
1-на фото виден производственный брак литья гусениц(родные из набора).Изготовлены они из материала напоминающего полиэтилен,кторый почти не принимает нужную форму для имитации провиса гусениц на опорных катках.Так же имеется предположение,что этот полиэтилен не будет "держать" краску.
Думаю придется заменить родные гуси на наборные,из наборов иностранных производителей.
-
Вложение: P8290032.JPG
(Размер: 139.99KB, Загружено 1043 раза)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Вск, 29 Август 2010 17:35 |
|
|
В Челябинске нашел наборные пластиковые траки фирмы "Academy"только для танков Pz.IV
Если найду в литературе подтверждение, что на Stug III F ближе к концу 1942 г ставили траки от Pz.IV,то обую в эти гуси.
Схема сборки траков
Очень хорошее качество литья.Почти нет следов толкателей от пресс формы и облоя
В наборе бонусом производитель дает пару ведущих и направляющих колес
-
Вложение: P8290031.JPG
(Размер: 120.04KB, Загружено 1025 раз)
-
Вложение: P8290035.JPG
(Размер: 100.07KB, Загружено 1030 раз)
-
Вложение: P8290034.JPG
(Размер: 114.05KB, Загружено 1039 раз)
-
Вложение: P8290033.JPG
(Размер: 113.26KB, Загружено 1034 раза)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Втр, 31 Август 2010 15:25 |
|
|
1-заменена сетка короба для забора воздуха на металлическую(до установки внутренняя часть коробов окрашена матовым черным цветом)
2-доделан антенный ввод(рассверлено отверстие под саму антену)
1-заменены держатели короба под антену(изготовлены из 1 мм листовой латуни),что добавлет реализм модели
2-крепления запасных опорных катков перенесены с крыльев на рубку
1-заменено крепления габаритных огней
2-добавлены головки болтов
3-изготовлены угольники крепления коробов забора воздуха к крыльям(пока без головок болтов).
-
Вложение: P8310036.JPG
(Размер: 116.29KB, Загружено 1002 раза)
-
Вложение: P8310038.JPG
(Размер: 108.68KB, Загружено 981 раз)
-
Вложение: P8310042.JPG
(Размер: 106.42KB, Загружено 983 раза)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 01 Сентябрь 2010 15:24 |
|
|
1-из проволки с изоляцией сделаны электропроводка к фарам и габаритным огням(к габаритам подведены провода с меньшим сечением провода)
2- из тонкой жести изготовлены крепления эл.проводки
габаритные огни высверлены (во внутрь вставлена тонкая фольга-отражатели)и закрыты выпуклым прозрачным пластиком
-
Вложение: P9010044.JPG
(Размер: 93.89KB, Загружено 969 раз)
-
Вложение: P9010045.JPG
(Размер: 98.38KB, Загружено 965 раз)
-
Вложение: P9010047.JPG
(Размер: 96.23KB, Загружено 992 раза)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Птн, 03 Сентябрь 2010 15:21 |
|
|
1-установлены габаритные огни и их ограждения
2-сделаны сварные швы
3-ОЧЕНЬ плохое литье ствола орудия-стыкуемость никакое.Обычно если ствол отлит плохо-его заменят на точеный из металла(это довольно дорогое удовольствиеи стоит порядком почти как сама сборная модель).Попозже постараюсь отреставрировать "родной ствол"
1-добавлены головки болтов
2-установлен кормовой огонь
1-доделаны сварные швы(пока не обработаны)
Нашел историческое подтверждение что траки от Pz IV использовали на Stug III F ранних и поздних выпусков:
1-собираемый образец (по задумке раннего выпуска,т.е.начала 1942г) имел ранние траки,на которых не было грунтозацепов(будут удалены до начала сборки)
-
Вложение: P9030048.JPG
(Размер: 98.10KB, Загружено 935 раз)
-
Вложение: P9030049.jpg
(Размер: 105.97KB, Загружено 955 раз)
-
Вложение: P9030050.JPG
(Размер: 85.64KB, Загружено 941 раз)
-
Вложение: P9030053.JPG
(Размер: 120.34KB, Загружено 956 раз)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Птн, 03 Сентябрь 2010 15:26 |
|
|
если кого-то интересует литература по броне-танковой технике могу выложить инфу
По Штугам инфа выложена(самая малая часть,есть еще)на russat.trg
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 08 Сентябрь 2010 15:58 |
|
|
1-доделаны сколы и порезы на катках
2-зубья ведущего колеса слегка закруглены(имитация стирания об звенья траков)
Катки,ведущие и направляющие колеса не приклеены.Окончательная сборка ходовой части будет произведена только после покраски самих катков и колес.Уже на установленные катки будет одеваться покрашенные сборные гусеницы(частями по 4-5 звеньев траков)
1-установлен прут крепления запасных траков
1-изготовлены из проволоки пальцы буксировочных рымов
2-имитация цепей
1-пренесены запасные катки на боковую броню(использовались в качестве дополнительного бронирования рубки)
-
Вложение: P9080055.JPG
(Размер: 87.26KB, Загружено 894 раза)
-
Вложение: P9080056.JPG
(Размер: 104.85KB, Загружено 891 раз)
-
Вложение: P9080058.JPG
(Размер: 95.38KB, Загружено 902 раза)
-
Вложение: P9080059.JPG
(Размер: 92.83KB, Загружено 896 раз)
|
|
| Re: Масштабные модели(сборка ,окраска) |
Срд, 08 Сентябрь 2010 19:39 |
|
|
|
Случаем ни у кого не осталолось лишних или запасных катков от Pz III,Pz IV или Stug III.Может модели этих танков сломаные,ненужные есть у кого-нибудь.Приму в дар или куплю за умеренную плату.
|
|
| Re: Масштабные модели(сборка ,окраска) |
Птн, 10 Сентябрь 2010 15:02 |
|
|
|
Слухай, ну ты молодчик!!! Я видел клееные модели. Ну чтоб с такой скрупулезностью!!! С такой проработкой мелких деталей!!! Талант!!! Очень интересно наблюдать за сборкой такой модели! Так держать!
|
|
| Re: Масштабные модели(сборка ,окраска) |
Сбт, 11 Сентябрь 2010 19:27 |
|
|
Одна из собраных и окрашенных мной моделей в 90-х(Teger I производства японской фирмы TAMIYA).Косяков в сборке и покраске уйма,так сказать пример как не следует собирать модели.
1-сделан барашек крепления бронелиста фары
1- на верхнем бронелисте рубки "Звезда" сделала головки болтов, в реальности головок болтов на данной модели и быть не могло(есть подтверждения фотографиями).Что я и сделал -удалил эти головки,высверлил отверстия под болты впотай,а саим болты со шлицами сделал из медной проволоки.
-
Вложение: P9110063.JPG
(Размер: 93.70KB, Загружено 865 раз)
-
Вложение: P9110065.JPG
(Размер: 106.88KB, Загружено 870 раз)
-
Вложение: P9110071.JPG
(Размер: 83.44KB, Загружено 862 раза)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Втр, 14 Сентябрь 2010 19:56 |
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 19:20СКОРО:изготовление буксировочных тросов!!!!!!!!
У кого есть предложения по изготовлению?!Варианты?!
Если у кого возникли вопросы по сборке и супердеталировке модели,обращайтесь!Что в моих силах объясню-покажу.
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Втр, 14 Сентябрь 2010 20:21 |
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:16я и так знал.НО У МЕНЯ НЕМНОГО ДРУГОЙ ВАРИАНТ БУДЕТ
Жду продолжения.
Интересно посмотреть, что получится в итоге.
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) |
Втр, 14 Сентябрь 2010 20:57 |
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:41Ждите! Должно получиться очень и очень не плохо!
Что по модели!Есть притензии по сборке и супердеталировке?!
Ну ты похоже один такой специалист. По крайней мере уровень переделок впечатляет. Я тупо собрал модель и все, а ты все что то меняешь, приводишь в более исторический вид.
|
|
