| Re: Радио-аппаратура/акустика |
Чтв, 22 Март 2012 18:28 |
|
|
|
Есть аппаратик 1959 года рождения...Состояние у него на десяточку(карболитовый корпус,ну и т.д и т.п.)...Внутренности переделанные мной на современные диапазоны AM/FM...Ну естесственно - стерео(у него 2 динамика)...Продается...Все в ЛС.
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Чтв, 19 Июль 2012 23:51 |
|
|
Это только начало фото-сесии ))
На первом фото, Два Магнитофона приставки ВЕГА МП 120с
А дальше Комплекс Radiotehnika,Магнитофон приставка М201,Усилитель 101,и Тюнер 101. Колонки тоже есть пока фото их нету.
ОЛИМП МПК 005,после ремонта работает уже пол года.
вообще сломался он давно,в 94,и стоял до 2011 года в шефонере.
Не работало управление (сломалось)
если кому-то интересно,а то вдруг у кого есть такой аппарат случится такое,а оно может случится из-за статики,могу сказать какие микросхемы вылетят(они как защита для микропроцессора КР145ИК1913)
И на 3 фото,Усилитель КОРВЕТ 50У-068с.
Дистанционное управление для Оимп 005.
и вот про этот ДУ,он с 94-95 года использовался как часы,и не выключался никогда,отдыхает он щас пока-что,редко использую для комфортного прослушивания музики. Чудо техники посей день работает без отказно.15 лет часы показывал не выключаясь,ребенком был,всё помню
-
Вложение: Фото0152.jpg
(Размер: 543.22KB, Загружено 212 раз)
-
Вложение: Фото0154.jpg
(Размер: 445.11KB, Загружено 236 раз)
-
Вложение: Фото0155.jpg
(Размер: 423.94KB, Загружено 240 раз)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Птн, 03 Август 2012 18:26 |
|
|
funtEG писал(а) Птн, 03 Август 2012 16:51Мда, почти все было...
Бесил этот элемент случайности.
Да это я еще не все выложил.
|
|
|
|
| Re: Радио-аппаратура/акустика |
Птн, 03 Август 2012 18:31 |
|
|
funtEG писал(а) Птн, 03 Август 2012 18:26Приемник от радиотехники за 100 продал.
Да ну это все...
Нее,если тебе что-то не нужно уже,можеш мне, за 100 как ты говориш продовать )
|
|
| Re: Радио-аппаратура/акустика |
Вск, 05 Август 2012 12:58 |
|
|
|
у меня 2 колонки s90 и 2 колонки вега ас50. сам не больно разбираюсь в отеч. радиотехнике. хотелось бы приобрести 4-х канальный усилитель. посоветуйте какой и может есть у кого и кто то может что то предложить
|
|
|
|
| Re: Радио-аппаратура/акустика |
Птн, 07 Сентябрь 2012 18:45 |
|
|
не знаю. ну скажем в пределах 5 т.р. я не разбираюсь.
играют пока только s-90 от старенького панасоника и вроде хватает даже очень но всё равно понимаю что это не предел и хочется большего)
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Втр, 25 Сентябрь 2012 12:35 |
|
|
Следующий аппарат.
Электропроигрыватель ESTONIA-010 Стерео.
Краткое описание и технические характеристики электропроигрывателя:
-
Электропроигрыватель ''Эстония-010-стерео'' входил в состав стереокомплекса , а так же продавался как отельный аппарат. Двухскоростное ЭПУ электропроигрывателя ''Эстония-010-стерео'' предназначено для высококачественного воспроизведения механической записи с грампластинок всех форматов. Имеется микролифт, автостоп и стробоскоп для контроля частоты вращения диска. В данном электропроигрывателе применено программное управление тонармом, а так же прямоприводной тихоходный электродвигатель. Электропроигрыватель - ''Эстония-010 стерео'' скопирован с модели фирмы - ''Optoniсa'' - ''Optonica-7100''.
-
Краткие технические характериcтики модели: Номинальный диапазон частот, Гц - 20...20000. Коэффициент детонации, % - 0,08. Относительный уровень рокота, дБ --74. Габариты, мм - 480х108х384. Масса, кг - 12.
ВИДЕО! http://www.youtube.com/watch?v=bPaUAsOgx3U
==========================================================
ЕЩЕ ОДНО! http://www.youtube.com/watch?v=w4x6Du985YQ&feature=plcp
============================================================ ==
-
Вложение: Фото0190.jpg
(Размер: 455.69KB, Загружено 174 раза)
-
Вложение: Фото0187.jpg
(Размер: 513.63KB, Загружено 184 раза)
|
|
| Re: Радио-аппаратура/акустика |
Срд, 26 Сентябрь 2012 14:14 |
|
|
после капитальной замены всех электролитов и трех микросхем в темброблоке(УП)К157УД2 в Radiotehnika у101 показатели качества звука увеличились.
даже когда регулятор громкости выкручиваю полностью чтобы послушать
Есть ли фон,а его практически нету и малейшого треска и посторонних шумов тоже ненаблюдается.очень порадовало что довел агрегат до ума.
Теперь даже колонки родные S30 не держат... Требует мощнее,чтобы выложится можно было.
-
Вложение: Фото0173.jpg
(Размер: 458.94KB, Загружено 194 раза)
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Птн, 05 Октябрь 2012 13:43 |
|
|
Разве ты видиш хоть одного кому это все интересно ?
Вот был бы хоть один кому интересно,все бы рассказал и показал,вплоть до мельчайшик подробностей.
А щас особого смысла не вижу чтобы делать супер фото.
|
|
| Re: Радио-аппаратура/акустика |
Вск, 07 Октябрь 2012 18:08 |
|
|
На днях на Radiotehnika М-201 перестал работать мотор.
Причина была в стабилизаторе скорости(болезнь у всех М-201)
накрылся тразистор 2N9505.
Такого транзистора не нашел,и не стал мучится,поставил другую плату стабилизатора,но прежнюю оставил из-за счетчика ленты.
Заодно поменял мотор BRG-скорость на нем уже плавала,и поставил ДП40 88года. Работает отлично теперь.Пробовал ставить импортные двигателя со встроинным стабилизатором,мне непонравилось,фон из-за них почему-то...А так все нормально.
Почистил и смазал весь ЛПМ. При воспроизведении слышно только как кассета крутится,ЛПМ стал безшумный.
ВИДЕО! http://www.youtube.com/watch?v=aUOcQ3ZA2rc&feature=plcp
============================================================ ====
-
Вложение: Фото0197.jpg
(Размер: 543.58KB, Загружено 180 раз)
-
Вложение: Фото0198.jpg
(Размер: 553.43KB, Загружено 155 раз)
-
Вложение: Фото0199.jpg
(Размер: 495.75KB, Загружено 147 раз)
|
|
|
|
| Re: Радио-аппаратура/акустика |
Вск, 07 Октябрь 2012 18:33 |
|
|
А теперь про Radiotehnika ТЮНЕР Т-101.
Всем известно что советские приемники сейчас ниодной хорошей станции поймать не смогут,так как на УКВ вещание тогда шло Приблизительно от 65 до 80 Mhz,максимум что сечас получится поймать так это "Радио России" и если повезет то "Маяк"
Сегодняшнее вещание на частоте от 88 до 108.8
Свой Тюнер Т101 я перевел на сегодняшнюю частоту вещания.
Немного переделал блок УКВ,теперь он с легкостью ловит сегодняшние радиостанции,но на МОНО. Потому-что родной стереодекодер не поддерживает это вещание.Исправляется это заменой стереодекодера на современный(в основном из автомагнитол) Родной декодер переделать неполучится,схема совсем другая.
Старые походные монофонические радио приемники тоже можно переделать под сегодняшнюю частоту,и здорово за поёт
ВИДЕО! http://www.youtube.com/watch?v=0mJG8L3_ubo&feature=plcp
=================================================
-
Вложение: Фото0202.jpg
(Размер: 537.29KB, Загружено 150 раз)
-
Вложение: Фото0203.jpg
(Размер: 483.40KB, Загружено 140 раз)
-
Вложение: Фото0204.jpg
(Размер: 460.11KB, Загружено 138 раз)
|
|
|
|
| Re: Радио-аппаратура/акустика |
Втр, 16 Октябрь 2012 12:12 |
|
|

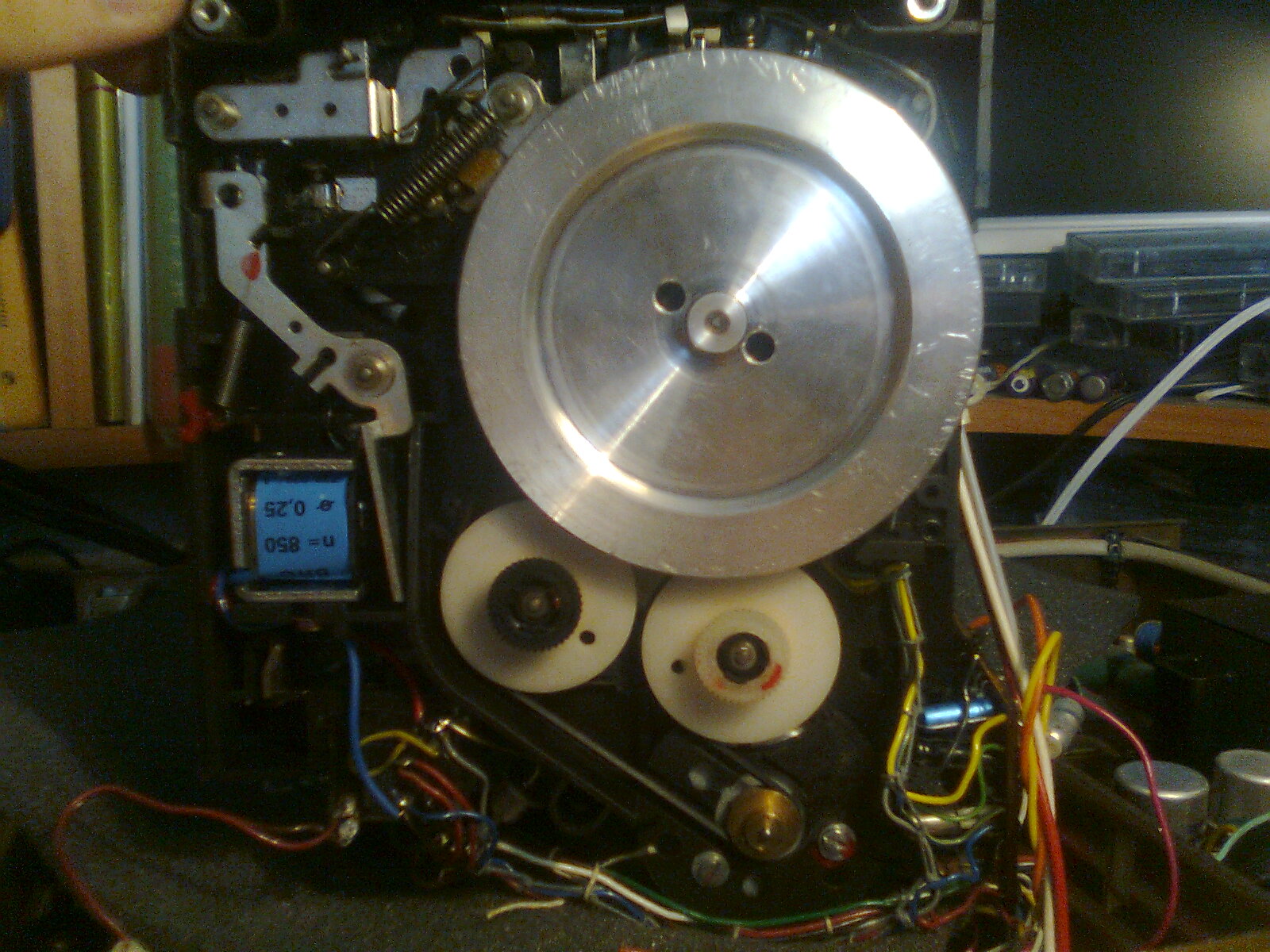

Про ВЕГУ МП 120,которую я купил сдесь всего за 200р весной еще.С не рабочим ЛПМ.
Так как у ВЕГИ 120 Трех моторный прямой привод,то каждый мотор работает независимо от других(там нет никаких резиновых пасиков)
При включении магнитофона моховик вращается с постоянной скорростью 4,25,внутри маховика стоит круглый магнит.В плате стоят также 4 катушки с двумя датчиками холла,по одному датчику на 2 катушки расположенные лицом друг к другу.4 транзистора,по 1 на каждую катушку. В катушках возникает ток,и этот ток на расстоянии 2мм толкает магнит вместе с маховиком. Вот и получается двигатель с постоянной точной скоростью.
Точно такой же принцип и в приемных узлах для кассеты.
Когда я принес ВЕГУ,вставил кассету,то оказалось что приемный узел не закручивает катушку с пленкой.Когда я разобрал то выяснил причину что на две катушки не поступает ток.
Сменил оба датчика,НЕ помогло,выпаял эти 2 катушки и прозвонил прибором,оказалось что обрыв! в той и в той.Впаял рабочие катушки,НЕ заработало,поменял транзисторы,и микросхему,и только потом заработало! Транзисторы я выпаял из работающего узла(тоесть перемотки влево) и датчик холла тоже 1 взял от туда. Потом захотелось и второй узел починить,Заменил 1 катушку,поставил последний датчик холла(больше у меня их нету) Поставил другие транзисторы,и тоже поменял микросхему,так как она почему перестала работать.Очень хорошо все пропаял так как дорожки поотваливались(это же ВЕГА  ) И все нормально заработало.
НО!! есть один самый ответственный момент настройки ТОКА на транзисторы,которые подают ток датчикам,а те в свою очередь катушкам! ПОДСТРОЕЧНЫЕ НУЖНО НАСТРАИВАТЬ ОБЯЗАТЕЛЬНО ОТ ЭТОГО ЗАВИСИТ ДАЛЬНЕЙШАЯ ЖИЗНЬ ЭТИХ УЗЛОВ! ИНАЧЕ ПОЛОМКА МОЖЕТ ПОВТОРИТСЯ.НА ВЕГЕ ПОДСТРОИЧНИКИ КРУТИЛИ ОТ ДУШИ,КАК ХОТЕЛИ!
-
Вложение: Фото0212.jpg
(Размер: 526.86KB, Загружено 143 раза)
-
Вложение: Фото0213.jpg
(Размер: 412.15KB, Загружено 128 раз)
-
Вложение: Фото0214.jpg
(Размер: 455.06KB, Загружено 135 раз)
|
|
|
|
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Вск, 21 Октябрь 2012 22:31 |
|
|
На днях появился катушечный магнитофон САТУРН 202С 2. 1989 года.
(нашел я его) Человек который его выбросил нихрена не ценит это.
Магнитофон в ИДЕАЛЬНОМ состоянии,со всеми документами,с паспортом!Со Схемой! Поменял только один пасик на приемный вал,так как родной в трещенах больших и почти не справлялся со своей задачей.
(время своё берет)
Магнитофон оснащен Автостопом,и автоматическим отключением от сети питания. Имеется встроенный усилитель мощности.
Стрелочные индикаторы (фирменные "Сатурн")
Дальше смотрите ФОТО.
-
Вложение: Фото0239.jpg
(Размер: 396.47KB, Загружено 93 раза)
-
Вложение: Фото0238.jpg
(Размер: 454.54KB, Загружено 107 раз)
-
Вложение: Фото0241.jpg
(Размер: 472.97KB, Загружено 99 раз)
|
|
|
|
|
|
|
|
|
|
| Re: Радио-аппаратура/акустика |
Птн, 26 Октябрь 2012 10:55 |
|
|
ВЕГА ПКД 122с
Попал комне,немного в уделанном состоянии передней панели,сверху от окурка проплавленно было,и с боку кусочек пластика был отломан, мне непонравилось и я это все восстановил.Кнопки перемотки вообще неработали,Пришлось пропаивть пластины замыкания(можно даже ключ сказать) вырезал квадратики по 5 мм из изоленты и наклеял на замыкатели из тонкого метала,так как изолента ток не пропускает,то и статику не пустит. А значит шансов что какую-нибудь микросхему пробьет 20 % А для полной безопасности делать заземление (провод от батареи и к корпусу ВЕГИ. да со всей техникой так надо делать.
Данная Вега 1993 года.
Ну а дальше фото и видео.
========================================================
http://www.youtube.com/watch?v=f0gaPR30Pj4&feature=plcp
-
Вложение: Фото0247.jpg
(Размер: 507.53KB, Загружено 181 раз)
-
Вложение: Фото0248.jpg
(Размер: 498.14KB, Загружено 174 раза)
-
Вложение: Фото0249.jpg
(Размер: 461.33KB, Загружено 163 раза)
|
|
|
|
|
|
