Начало » BUSINESS » BUSINESS.HOBBY » Сборные масштабные модели (М:1\35) (БТТ 2 мировой войны)
| Re: Масштабные модели(сборка ,окраска) [сообщение #1574838 является ответом на сообщение #1573487] |
Вск, 29 Август 2010 17:07   |
|
|
1-на фото виден производственный брак литья гусениц(родные из набора).Изготовлены они из материала напоминающего полиэтилен,кторый почти не принимает нужную форму для имитации провиса гусениц на опорных катках.Так же имеется предположение,что этот полиэтилен не будет "держать" краску.
Думаю придется заменить родные гуси на наборные,из наборов иностранных производителей.
-
Вложение: P8290032.JPG
(Размер: 139.99KB, Загружено 1005 раз)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1574842 является ответом на сообщение #1574838] |
Вск, 29 Август 2010 17:35 |
|
|
В Челябинске нашел наборные пластиковые траки фирмы "Academy"только для танков Pz.IV
Если найду в литературе подтверждение, что на Stug III F ближе к концу 1942 г ставили траки от Pz.IV,то обую в эти гуси.
Схема сборки траков
Очень хорошее качество литья.Почти нет следов толкателей от пресс формы и облоя
В наборе бонусом производитель дает пару ведущих и направляющих колес
-
Вложение: P8290031.JPG
(Размер: 120.04KB, Загружено 986 раз)
-
Вложение: P8290035.JPG
(Размер: 100.07KB, Загружено 989 раз)
-
Вложение: P8290034.JPG
(Размер: 114.05KB, Загружено 1002 раза)
-
Вложение: P8290033.JPG
(Размер: 113.26KB, Загружено 995 раз)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1575961 является ответом на сообщение #1575546] |
Срд, 01 Сентябрь 2010 15:24 |
|
|
1-из проволки с изоляцией сделаны электропроводка к фарам и габаритным огням(к габаритам подведены провода с меньшим сечением провода)
2- из тонкой жести изготовлены крепления эл.проводки
габаритные огни высверлены (во внутрь вставлена тонкая фольга-отражатели)и закрыты выпуклым прозрачным пластиком
-
Вложение: P9010044.JPG
(Размер: 93.89KB, Загружено 932 раза)
-
Вложение: P9010045.JPG
(Размер: 98.38KB, Загружено 929 раз)
-
Вложение: P9010047.JPG
(Размер: 96.23KB, Загружено 955 раз)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1576757 является ответом на сообщение #1575961] |
Птн, 03 Сентябрь 2010 15:21 |
|
|

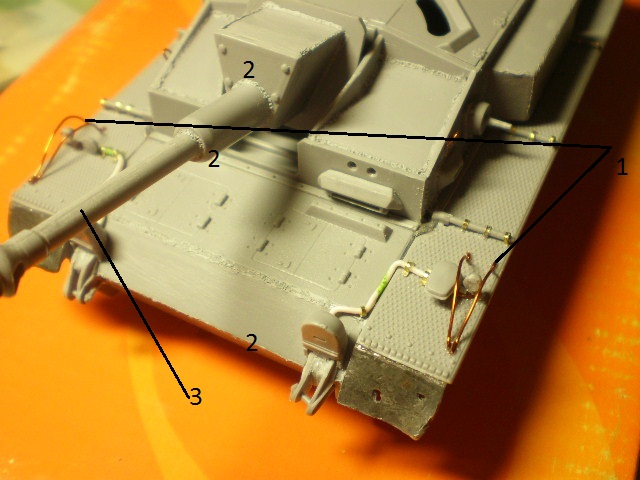

1-установлены габаритные огни и их ограждения
2-сделаны сварные швы
3-ОЧЕНЬ плохое литье ствола орудия-стыкуемость никакое.Обычно если ствол отлит плохо-его заменят на точеный из металла(это довольно дорогое удовольствиеи стоит порядком почти как сама сборная модель).Попозже постараюсь отреставрировать "родной ствол"
1-добавлены головки болтов
2-установлен кормовой огонь
1-доделаны сварные швы(пока не обработаны)
Нашел историческое подтверждение что траки от Pz IV использовали на Stug III F ранних и поздних выпусков:
1-собираемый образец (по задумке раннего выпуска,т.е.начала 1942г) имел ранние траки,на которых не было грунтозацепов(будут удалены до начала сборки)
-
Вложение: P9030048.JPG
(Размер: 98.10KB, Загружено 897 раз)
-
Вложение: P9030049.jpg
(Размер: 105.97KB, Загружено 918 раз)
-
Вложение: P9030050.JPG
(Размер: 85.64KB, Загружено 903 раза)
-
Вложение: P9030053.JPG
(Размер: 120.34KB, Загружено 914 раз)
|
|
|
|
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1579807 является ответом на сообщение #1579522] |
Сбт, 11 Сентябрь 2010 19:27 |
|
|
Одна из собраных и окрашенных мной моделей в 90-х(Teger I производства японской фирмы TAMIYA).Косяков в сборке и покраске уйма,так сказать пример как не следует собирать модели.
1-сделан барашек крепления бронелиста фары
1- на верхнем бронелисте рубки "Звезда" сделала головки болтов, в реальности головок болтов на данной модели и быть не могло(есть подтверждения фотографиями).Что я и сделал -удалил эти головки,высверлил отверстия под болты впотай,а саим болты со шлицами сделал из медной проволоки.
-
Вложение: P9110063.JPG
(Размер: 93.70KB, Загружено 826 раз)
-
Вложение: P9110065.JPG
(Размер: 106.88KB, Загружено 829 раз)
-
Вложение: P9110071.JPG
(Размер: 83.44KB, Загружено 826 раз)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1580825 является ответом на сообщение #1580805] |
Втр, 14 Сентябрь 2010 19:56 |
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 19:20СКОРО:изготовление буксировочных тросов!!!!!!!!
У кого есть предложения по изготовлению?!Варианты?!
Если у кого возникли вопросы по сборке и супердеталировке модели,обращайтесь!Что в моих силах объясню-покажу.
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1580829 является ответом на сообщение #1580805] |
Втр, 14 Сентябрь 2010 20:02 |
 |
megauser
Сообщений: 7287
Зарегистрирован: Июль 2009
|
Jedi Master |
От: 188.18.239*
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 19:20СКОРО:изготовление буксировочных тросов!!!!!!!!
У кого есть предложения по изготовлению?!Варианты?!
здесь посмотри
Дорогие мои "революционеры", мне очень забавно,как вы из себя пячите таких просвящённых и образованных, а желая революции даже не знаете предпосылок для неё. Нет у вас ни революционных матросов, ни влияния на армейские структуры. Среди вас единицы тех,кто пусть хотя бы даже в армии служил,не говорю уже об более серьёном опыте в этом вопросе. Не будет никакой революции с людьми,которые только айпады в руках держать умеют.
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1580838 является ответом на сообщение #1580837] |
Втр, 14 Сентябрь 2010 20:21 |
|
megauser
Сообщений: 7287
Зарегистрирован: Июль 2009
|
Jedi Master |
От: 94.50.17*
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:16я и так знал.НО У МЕНЯ НЕМНОГО ДРУГОЙ ВАРИАНТ БУДЕТ
Жду продолжения.
Интересно посмотреть, что получится в итоге.
Дорогие мои "революционеры", мне очень забавно,как вы из себя пячите таких просвящённых и образованных, а желая революции даже не знаете предпосылок для неё. Нет у вас ни революционных матросов, ни влияния на армейские структуры. Среди вас единицы тех,кто пусть хотя бы даже в армии служил,не говорю уже об более серьёном опыте в этом вопросе. Не будет никакой революции с людьми,которые только айпады в руках держать умеют.
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1580855 является ответом на сообщение #1580848] |
Втр, 14 Сентябрь 2010 20:57 |
|
megauser
Сообщений: 7287
Зарегистрирован: Июль 2009
|
Jedi Master |
От: 94.50.17*
|
|
AMORPHIS писал(а) Втр, 14 Сентябрь 2010 20:41Ждите! Должно получиться очень и очень не плохо!
Что по модели!Есть притензии по сборке и супердеталировке?!
Ну ты похоже один такой специалист. По крайней мере уровень переделок впечатляет. Я тупо собрал модель и все, а ты все что то меняешь, приводишь в более исторический вид.
Дорогие мои "революционеры", мне очень забавно,как вы из себя пячите таких просвящённых и образованных, а желая революции даже не знаете предпосылок для неё. Нет у вас ни революционных матросов, ни влияния на армейские структуры. Среди вас единицы тех,кто пусть хотя бы даже в армии служил,не говорю уже об более серьёном опыте в этом вопросе. Не будет никакой революции с людьми,которые только айпады в руках держать умеют.
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1581569 является ответом на сообщение #1580868] |
Чтв, 16 Сентябрь 2010 15:52 |
|
|
Подобрал эл.провод длиной 0.5м, сечение провода без изоляции должно быть ~1.5 мм2.
Надрезал изоляцию посередине провода, неповредя при этом жилы.Над пламенем сдвигаю изоляцию плоскогубцами,поочередно справа потом слева.Когда изоляция снята полностью-слегка подкручивам жилы провода.
Отрезаем требуемую длину троса и одеваем(если есть в наличии) термоусадочные трубочки,чуть большего диамерта сложенных вдвое тросов и делаем петли. Т.к.термоусадки у меня нет пришлось выкусить парочку жил провода после загиба в петлю и одеть снятую с этого же провода изоляцию(отрезок 1.5 см).И взаключении над огнем подплавил эту изоляцию
-
Вложение: P9160106.JPG
(Размер: 119.84KB, Загружено 767 раз)
-
Вложение: P9160107.JPG
(Размер: 116.72KB, Загружено 753 раза)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1582212 является ответом на сообщение #1581569] |
Сбт, 18 Сентябрь 2010 16:37 |
|
|
1-доделаны задние крылья
2-установлено(не доделано) ограждение для укладки личного имущества экипажа и пехотинцев.
Укладывали за ограждение не только личные вещи,но и :запаснве катки и траки,ящики со снарядами,бочки и канистры с горючим и т.д.
Поэтому места для крепления тросов на корме были почти всегда захламлены.Тросы часто вставляли в буксировочные рымы и клали их на надгусеничные полки
-
Вложение: P9180109.JPG
(Размер: 112.17KB, Загружено 746 раз)
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1583121 является ответом на сообщение #1582481] |
Втр, 21 Сентябрь 2010 17:42 |
|
|
1-эл. проводку заменил (предыдущая показалась толстоватой)
1-добавлены отверстия на инструментальном ящике
2-доделал петли и замки
3-на подставке под домкрат сделана ручка
4-имитация соединения метал. окантовки к деревяной подкладке шурупами
1-установлены крепления-угольники подкладки под домкрат
Примерно так будут располагаться ящик и подкладка
-
Вложение: P9210110.JPG
(Размер: 92.90KB, Загружено 707 раз)
-
Вложение: P9210112.JPG
(Размер: 89.99KB, Загружено 713 раз)
-
Вложение: P9210113.JPG
(Размер: 89.74KB, Загружено 696 раз)
-
Вложение: P9210114.JPG
(Размер: 97.58KB, Загружено 702 раза)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1583884 является ответом на сообщение #1583141] |
Чтв, 23 Сентябрь 2010 19:18 |
|
|
Запасные катки от PZ.III для Штуга в конверсивных наборах так и не нашел  .
Тогда пойдем более трудоемким путем-изготовлю катки самостоятельно путем литья.Для этого потребуются: сами катки,пластилин,эпоксидная смола и терпение.
Катки ,как правило, состоят из двух частей(взависимости от масштаба самой модели и производителя), каждая из которых имеет"лицевую "и"тыловую"части.
Метод:берем 1-ю часть катка -вдавливаем "лицевую"часть катка в пластилин,затем отдельно "тыловую"(вдавливаемые образцы катков желательно смазать маслом-пластилин липнет к пластику ).Заливаем эпоксидкой и даем отвердеть ей(~24 ч).Проводим данную операцию аналогично со 2-й частью катков.
Завтра посмотрим что получиться....
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1585230 является ответом на сообщение #1583884] |
Пнд, 27 Сентябрь 2010 20:29 |
|
|
Форма из пластилина залита эпоксидкой
1-оригинал
2-то что получилось(эпоксидка не равномерно залилась в формы,моного мест осталось на пролитыми)
3-не пролитые места на катках заделаны шпатлевкой TAMIYA и произвел черновую обработку
Возможно могло получиться и лучше литье если взять более качественную эпоксидку ,а формы сделать из гибса или алебастра(мои рассуждения).
Судить вам!Жду комментариев
-
Вложение: P9240115.JPG
(Размер: 97.60KB, Загружено 651 раз)
-
Вложение: P9270116.JPG
(Размер: 115.11KB, Загружено 661 раз)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1586357 является ответом на сообщение #1585242] |
Чтв, 30 Сентябрь 2010 13:12 |
|
|
1-добавил реалистичности надгусеничным полкам(в реале они имели Г-образный профиль)
1-заменил цепи буксировычных рымов на обрезок цепочки(простой не было в наличии-приклеил сребро)
2-переделал крылья
3-добавлены направляющие в крыльях(на нижней метал.части под крыльями отверстия ,которые должны были быть-делать не стал,т.к.по задумке они будут забиты грязью)
4-переделан кормовой огонь(плоховато видно на фото)
-
Вложение: P9300001.JPG
(Размер: 114.78KB, Загружено 626 раз)
-
Вложение: P9300002.JPG
(Размер: 108.85KB, Загружено 621 раз)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1588132 является ответом на сообщение #1586544] |
Втр, 05 Октябрь 2010 10:32 |
|
|
Наборные пластиковые гуси собираюся из отдельных звеньев(траков),склеваясь между собой.Для удобства установки их на модель, желательно "разбить" гуси на 4 части,каждая из которых по отдельности склеевается и пока клей полностью не схватился,делается провис гусей на опорных катках,ланивце и ведущем колесе.Дать всему этому делу схватиться.
Устанавливаться они на модель будут только после окраски,а затем только 4 части будут склеены.
1-опорные катки не приклеены,поэтому сидят криво
2-имитация провиса гусей
-
Вложение: PA050010.JPG
(Размер: 134.57KB, Загружено 577 раз)
-
Вложение: PA050006.JPG
(Размер: 86.37KB, Загружено 600 раз)
-
Вложение: PA050008.JPG
(Размер: 91.58KB, Загружено 592 раза)
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1594011 является ответом на сообщение #1569175] |
Втр, 19 Октябрь 2010 01:34 |
a2207
Сообщений: 14
Зарегистрирован: Ноябрь 2009
|
Новичок |
От: 172.21.140*
|
|
Совершенно случайно нашел тему. Может модераторы че-нибудь придумают?
Большая хорошая работа над Stug III F, но есть несколько предложений (обсуждаемо).
1. Отражатель воздуха системы охлаждения в таком помятом виде просто не встал бы в места своего крепления, следовательно валялся либо в придорожных кустах, либо в виде "мусора" на броне.
2. Сетка воздухозаборника должна выглядеть иначе.
3. Вехняя ветвь гусеницы должна иметь больший натяг (т.к. ведущий каток передний )и некоторую слабину между ведущим и первым опорным катком.
В подтверждение фото.
-
Вложение: 01.jpg
(Размер: 104.70KB, Загружено 164 раза)
-
Вложение: 05.jpg
(Размер: 153.58KB, Загружено 157 раз)
-
Вложение: 02.jpg
(Размер: 43.52KB, Загружено 156 раз)
-
Вложение: 07.jpg
(Размер: 91.42KB, Загружено 144 раза)
-
Вложение: 08.jpg
(Размер: 100.81KB, Загружено 139 раз)
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1594921 является ответом на сообщение #1594011] |
Чтв, 21 Октябрь 2010 00:18 |
|
|
a2207 писал(а) Втр, 19 Октябрь 2010 01:34Совершенно случайно нашел тему. Может модераторы че-нибудь придумают?
Большая хорошая работа над Stug III F, но есть несколько предложений (обсуждаемо).
1. Отражатель воздуха системы охлаждения в таком помятом виде просто не встал бы в места своего крепления, следовательно валялся либо в придорожных кустах, либо в виде "мусора" на броне.
2. Сетка воздухозаборника должна выглядеть иначе.
3. Вехняя ветвь гусеницы должна иметь больший натяг (т.к. ведущий каток передний )и некоторую слабину между ведущим и первым опорным катком.
В подтверждение фото.
1-возможно оно и так (можеть быть даже уберу отражатель итогда можно будет помудрить с глушаками)
2-не факт (просмотрев много фото по Штугам,пришел к выводу что сетки были разных узоров(и который стоит на моем Штуге-тоже имела место))
3-делал натяг по фото,хотя возможно и переборщил
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1595031 является ответом на сообщение #1594968] |
Чтв, 21 Октябрь 2010 12:11 |
|
|
Самоходная установка создана в конце 1941 года с целью усиления противотанковой обороны немецких войск. В качестве базы использовано шасси устаревшего немецкого танка Т-II с опорными катками среднего диаметра и с подвеской с листовыми рессорами. В средней части танка установлена бронированная боевая рубка, открытая сверху и сзади. В рубке устанавливались 75-мм или 50-мм противотанковые пушки или модифицированные трофейные советские 76,2-мм пушки. Компоновочная схема танка при этом оставалась неизменной: силовая установка располагалась сзади, силовая передача и ведущие колеса - спереди. Самоходные противотанковые орудия "Мардер" II с 1942 года использовались в истребительно-противотанковых дивизионах пехотных дивизий. Для своего времени они были мощным противотанковым средством, однако их бронирование было недостаточным, а высота - слишком большой.
Германский "Waffenamt" выдал задание на разработку самоходных противотанковых пушек серии "Мардер" в конце 1941 г. Требовалось срочно улучшить мобильность противотанковых орудий путем установки их на любые пригодные шасси с связи с широким использованием Красной Армией танков Т-34 и КВ. Данный вариант рассматривался в качестве промежуточного решения, в дальнейшем планировалось принятие на вооружение более эффективных истребительных танков.
Мардер 2 от ARK model,по качеству литья,не особо удивил(очень много утяжин и облоя).Большего ожидать и не пришлось за такую цену(400р).В общем:эта модель для тех кто хотит поработать надфилем и шкуркой
|
|
|
|
|
|
|
|
|
|
| Re: Масштабные модели(сборка ,окраска) [сообщение #1595239 является ответом на сообщение #1595186] |
Чтв, 21 Октябрь 2010 18:56 |
|
|
Обязательно!!! Смотрю как сериал) Действительно очень любопытно! Товарищу "самолетчику" (без обид), тоже следует открыть тему. И вообще, товарищи модераторы, выделите веточку господам конструкторам, чтобы можно было прослеживать сборку каждой модели в отдельности. А то в итоге получится мусорка. Может и еще какие-нибудь умельцы найдуться по другим направлениям.
[Обновления: Чтв, 21 Октябрь 2010 18:57] Известить модератора |
|
|
|
